    光导照明系统
    » » »

    自然采光—光伏—光电一体化照明


    云顶国际科技自然采光-光导-光电一体化照明系统

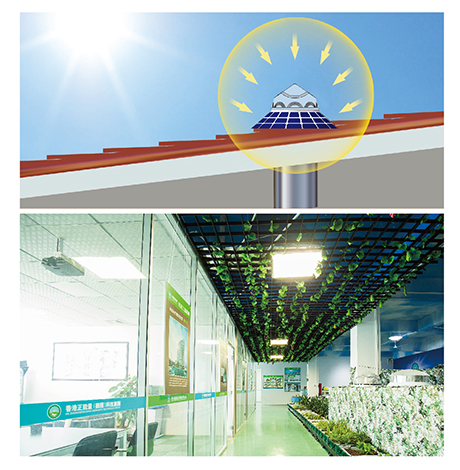

    系统原理 / SYSTEM PRINCIPLE



    双模式无电照明系统又称光导照明日光照明导光管采光系统自然光照明系统等。

    工作模式分为白天模式和夜间模式。

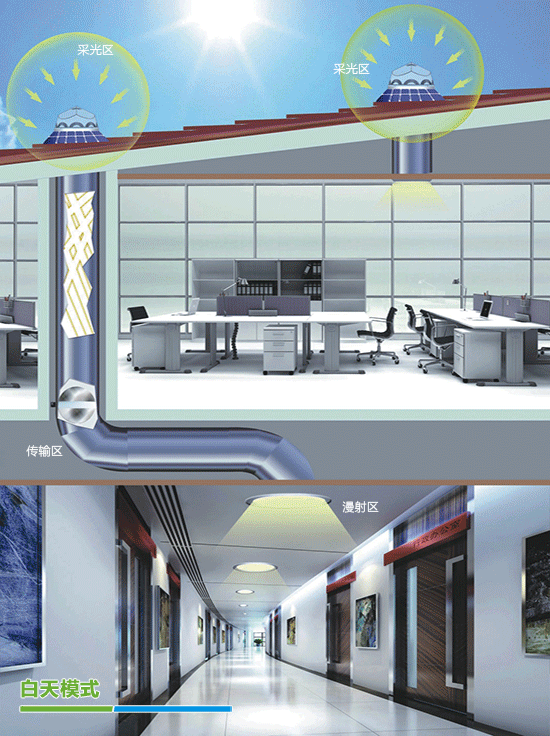

    白天模式主要靠以下三大部分进行采光:

    一、采光区:利用光线的透射、折射的原理,通过室外的采光装置高效采集太阳光、自然光,并将其导入系统内部;

    二、传输区:对导光管内部进行反光处理,使其反光率接近100%,以保证光线的传输距离更长、更高效;

    三、漫射区:由漫射器将采集的光线更均匀、柔和,更大面积地扩散到室内需要照明的各个地方。从黎明到黄昏甚至阴天或雨天,该照明系统导入室内的光线仍然十分充足。结合光伏发电装置及特制LED灯具还能实现24小时全天候照明!


    采光装置

    采光罩,有钻石型、平板型或定制型。采用德国拜耳优质进口PC材料并添加UV成分注塑或吸塑成型,具有透光率高、抗冲击性强、耐摩擦、能有效隔离98%以上的紫外线和红外线。表面平滑光亮且添加纳米防污涂层,经风光雨淋就可实现自清洁功能。

    光导装置

    光导管外部采用铝板加工成型,内部表面采用进口反光膜氧而成,管道接缝密闭性好,防腐防锈,使用寿命长。材料全反射率接近100%,显色指数达97%以上,光线传输距离高达20米,还能0-90度随意转弯。

    漫射装置

    漫射器采用3D纳米漫射镜片或德国进口PC、哑克力材料加工而成,不易破碎,透射性、扩散性高,显色性好、透光率达90%以上。经过漫射的光线为全光谱、无眩光、无频闪。健康、安全、舒适。


    夜间模式

    结合光伏发电装置,利用光伏发电装置白天所发的电带动特质LED灯具实现24小时全天候照明!

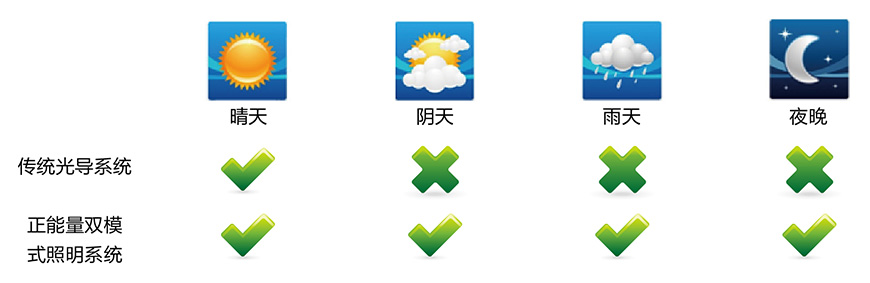

    云顶国际无电照明系统完美适配各种天气,有光就能亮,没光也能亮。



    无电照明系统对申请绿色建筑及LEED认证的作用


    无电照明系统可为通过USGBC获得LEED/绿色建筑认证,提供一条持续发展的创新之路。实际上,照明系统对可持续设计有直接的影响,使用云顶国际·(中国)唯一官方网站的产品可使建筑物在诸多方面有资格获得LEED/绿色建筑得分,包括室内环境质量、能源和大气以及设计创新方面。


    导光管采光系统在申请绿色建筑及LEED认证的作用


    成功案例:

    深圳国际低碳城、南方电网总部基地、华能集团西藏基地、通用汽车(武汉)基地、青岛德国企业中心、雅安体育中心、佛山温德姆酒店、广州万科云零碳馆、珠海兴业集团能源大厦、深业集团世纪工业中心

    ……

    系统主要特点 / HKZNL SYSTEM ADVANTAGE


    节能环保低碳

    无电照明系统100%利用自然光照明,可以有效降低建筑物内部80%以上白天照明能耗和10%以上的空调制冷消耗;无能耗,一次性投资,无需维护,节约能源,创造效益,同时也减少了大量二氧化碳和其他污染物的排放。系统各部件所使用的材料为健康环保型材料,可充分回收利用,不产生二次污染。

    健康舒适

    有句谚语“阳光不到的地方是医生常到的地方”,万物生长靠太阳,无电照明系统将阳光隔离掉90%以上的紫外线并引入到室内,避免了人们长期在电光源下生活和工作,可减少许多疾病的产生。并对室内种槙的槙物、花卉的光合作用提供充足的自然光;减少地下空间微生物的生长,有效改善地下空间环境。

    ● 安全省心

    系统采光罩使类拟于特警盾牌的PC复合材料做成,抗老化能力强、硬度高,抗冲击性、耐摩擦,并采用特制防盗螺丝固定在防雨板上。防止他人任意拆卸,多用于公共地面建筑。同时也减少了白天因停电引起的安全隐患和用电引起的火灾隐患。

    提高工作效率

    无电照明系统直接采集室外自然光、太阳光,能过滤90%以上的有害紫外线、红外线,导入室内的光线达到全光谱、无频显、无眩光,显色指数达97%以上,使工作环境更加舒适,减少长期处在灯光下引起的视觉疲劳,从而提高工作效率,创造更多社会效益。

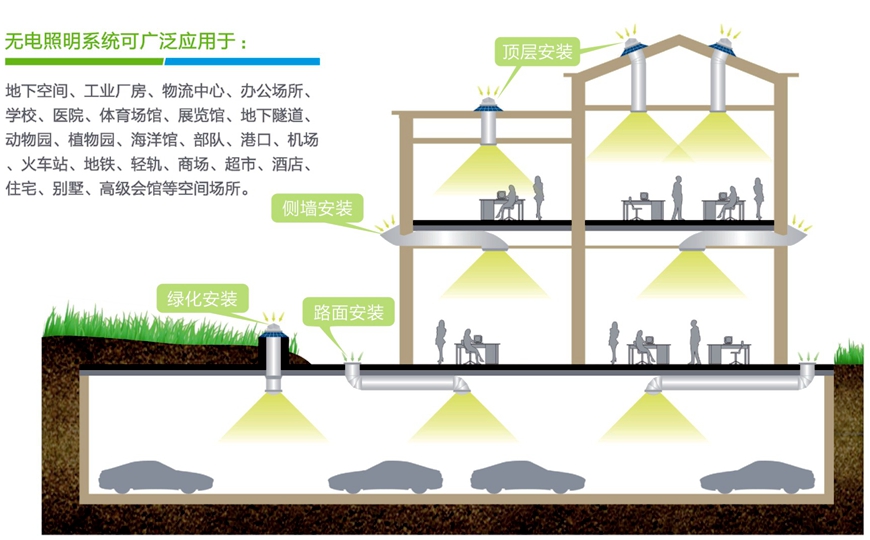

    系统安装方式及应用领域 / INSTALLATION METHOD AND APPLICATION FIELD

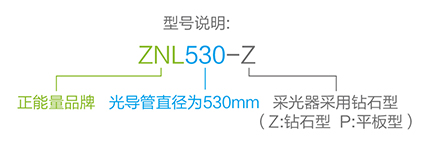

    系统规格 / SYSTEM SPECIFICATIONS

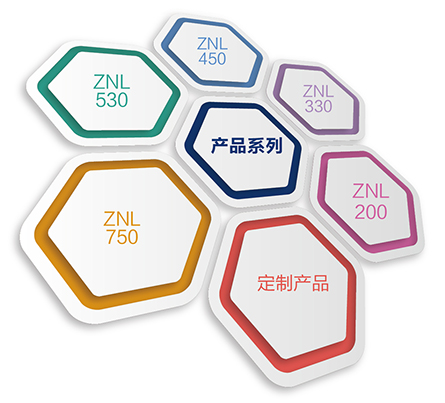

    云顶国际无电照明产品系列

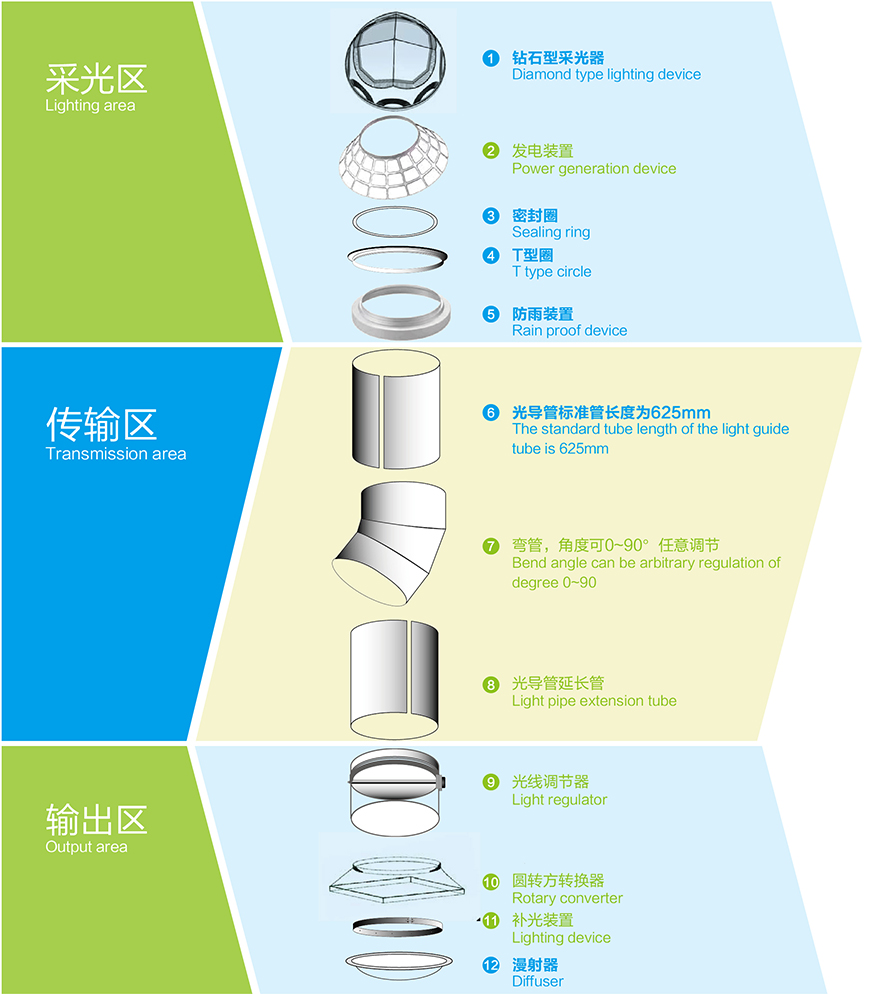

    系统结构 / SYSTEM STRUCTURE



    采光器 / LIGHTING COVER


    ● 德国拜耳优质PC材料加工,厚度均匀(≥4mm),透光率高。

    ● 抗老化、硬度高,抗冲击性、耐摩擦,材料安全无异味。

    ● 能过滤98%以上的有害紫外线,有利于人的健康;对室内物品不会产生影响。

    ● 采光罩的外型主要为钻石形,表面平滑,灰尘不易存留,具有自洁功能。

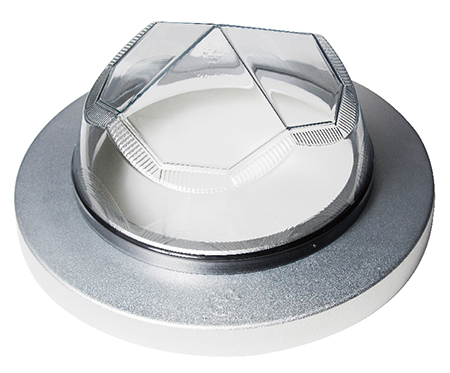

    云顶国际钻石形采光罩


    由4片钻石面和8片折射聚光透镜组成的钻石型采光器

    可高效采集东南西北四面八方的光线,

    采光效率比普通的采光器提高15%以上。

    专利号:ZL 2015 3 0079036.9

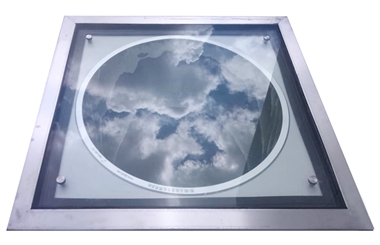

    平板采光罩


    平板型采光罩可应用于广场路面,可行车走人,

    首创纵向受力结构,防水及安全性能更有保障。

    专利号:ZL 2014 2 0530778.9

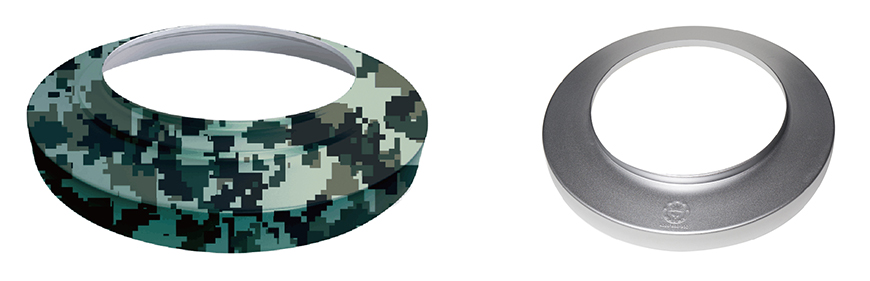

    防雨装置 / RAIN PROOF DEVICE


    ● 一体成型,防水有保证。不同的防雨装置适合各种建筑屋面的防水需求。

    ● 表面电镀处防锈。选用优质铝质金属制作,表面氧化、喷砂或喷塑、可任选各种颜色。

    ● 铝材、重量轻、寿命长。重量轻、强度高、耐腐蚀、易与建筑结合。

    ● 军工品质,军民两用。迷彩型防雨装置专利号:ZL 2015 3 0117666.0


    防雨装置种类

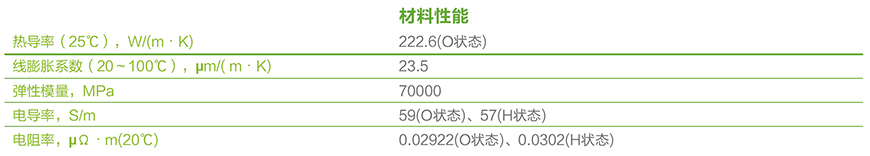

    防雨装置的性能及参数:

    材质为铝材,通过旋压、冲孔、氧化处理和喷砂四部制作完成。具有防火、耐腐蚀、使用寿命长等特点。

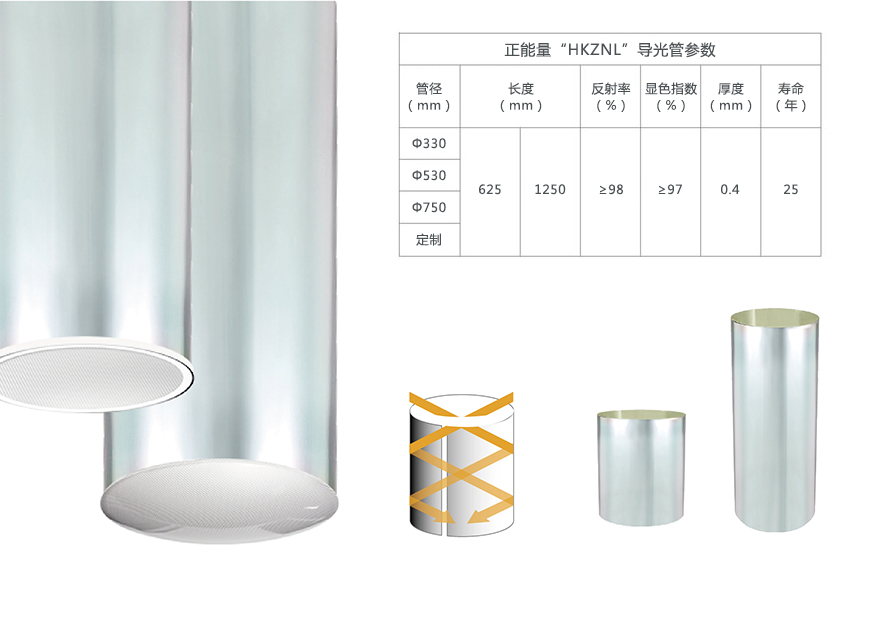

    导光管 / LIGHT PIPE


    ● 弯曲角度可0-90°

        导光管可以按形状分为直光导管和弯管两种,弯管可以有不同的弯曲角度,弯曲角度变化范围为0-90&deg;。

    ● 反射率高

        导光管内壁多层特殊反光膜确保了光线的高效传输性和稳定性。材料全反射率达到98%以上。

    ● 显色指数为97%以上

        导光管有独特的光谱反射特征,使光线在连续反射后导入室内的光线显色指数达97%以上,给您的室内空间带来更多的精彩。

    ● 金属反射层防火性能高、寿命长

        导光管的特点:重量轻、耐腐蚀、反射率高。

    香港云顶国际导光管

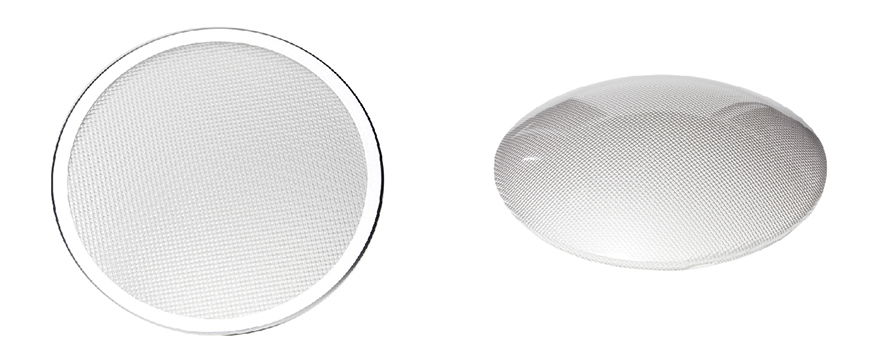

    漫射器 / DIFFUSER


    ● 可选圆形、方形,平面、弧面。

    ● 高透光,高扩散。

    ● 显色性好,光线柔和,无眩光。

                        &nbsp;

    漫射器主要性能及参数:

    采用德国进口优质PC材料内添加纳米光扩散剂注塑加工而成,其具有高透光率和高扩散率的特点,光线散射均匀,无眩光现象,且不易破碎。

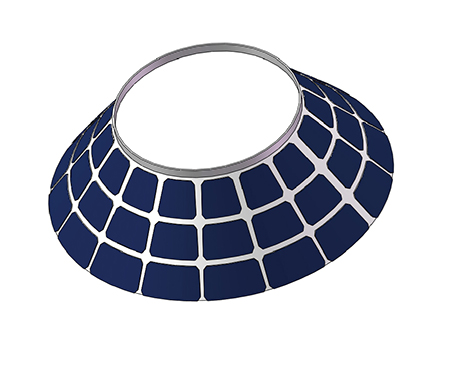

    光伏发电装置 / PHOTOVOLTAIC POWER GENERATION DEVICE



    附加光伏系统可以避免重复安装电力照明系统,白天使用光导照明系统采光照明,晚上利用光伏系统白天所发的电带动光导系统里加装的LED灯具进行照明,可实现自动智能控制。

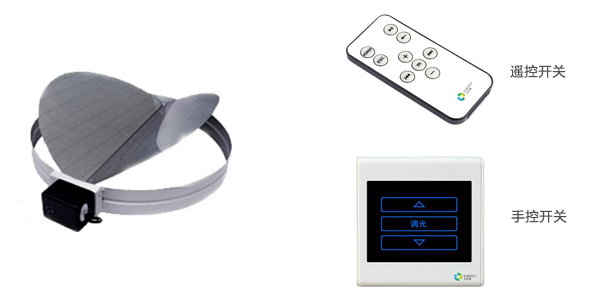

    调光装置 / LIGHT MODULATOR


    无电照明系统可以根据用户的需求,通过墙壁上的手控开关或者小型遥控器,控制小型电机带动遮光片进行旋转,对室内光照度进行调节甚至完全关闭。



    新型包装箱 / PACKING


    &nbsp;        ☆包装箱由蜂窝纸板拼装而成,并加护角板加固,具缓冲防震、抗压强度高等特点,对产品有很好的保护性能。

             ☆材质轻但承重好,托运可免打木架。

        &nbsp;    ☆绿色环保,无虫蛀,无需熏蒸消毒,符合欧盟标准可直接装货出口。


    香港云顶国际新型环保包装箱





    香港云顶国际新型环保包装箱
